Montaža i puštanje u rad uređaja za pročišćavanje otpadnih voda

1. Iskop predviđenog područja za AT 6 – AT 20 UPOV:

• Iskop rupe
• Izgraditi armirano-betonsku temeljnu ploču debljine 150 mm, ravnina +/- 5 mm;
• Napravite brazde koje su usmjerene prema središtu iskopa za ulazne i izlazne cijevi;
• Položite cjevovode;
• Cjevovode treba dovesti do iskopa u odgovarajućoj dužini;
• Pripremite dovodni cjevovod za izravno spajanje na ulaznu utičnicu PPOV-a
• Odvodni cjevovod u iskopu treba završiti utičnicom kako bi se omogućio spoj s odvodnim cjevovodom iz PPOV;
• Osim ako se cjevovodi do otvora vode na istoj osi (npr. zbog tehničkih uvjeta), na dan ugradnje potrebno je osigurati dovoljan broj međusobno spojenih koljenastih cijevi s pravilnim kutovima
• Spuštanje razine podzemne vode ispod kote temelja iskopa;
• Ponovno provjerite ravnost armirano-betonske temeljne ploče (dopuštena tolerancija +/- 5 mm u svim smjerovima). Ako ravnost nije unutar gore navedene tolerancije, postavite sloj cementa kako biste postigli potrebnu ravnost;
• Uvjerite se da na temeljnoj ploči od armiranog betona nema predmeta, kamenja, gline itd.;
• Položite zaštitni PP ili PVC cjevovod DN 50 ispod razine tla kako bi dovod zraka strujao od puhala do UPOV-a;
  (cjevovod služi za provlačenje spojnog crijeva kroz koje će se osigurati puhanje zraka iz puhala u postrojenje; ne smije biti duži od 5 metara);
• Dovođenje električne energije do mjesta puhala, postavljanje električnog kabela u zaštitni cjevovod prema važećim slovačkim tehničkim normama (STN));

Izvođač će izvesti pripremne radove na objektu

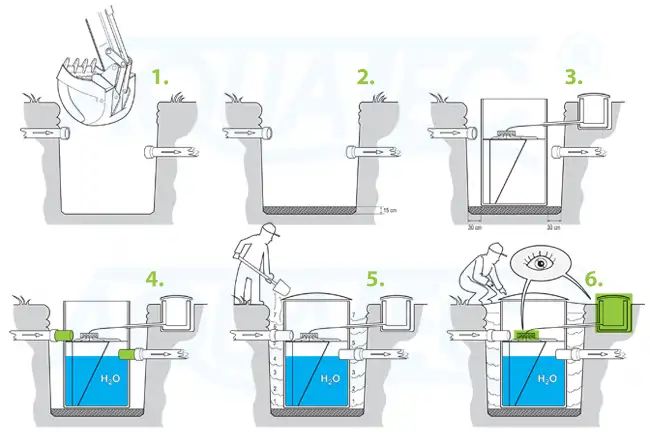

2. Postupak instaliranja postrojenja:

• Jednostavnost instalacije upov-a ne zahtijeva profesionalca. No, jedan će biti dostupan preko tvrtke
             Snižavanje razine podzemne vode ispod razine temelja iskopa
• Ponovno provjerite podlogu armirano-betonske temeljne ploče (dopuštena tolerancija +/- 5 mm u svim smjerovima). Ako podloga nije unutar gore navedene tolerancije, PREKINITE UGRADNJU. Prvo postavite sloj cementa kako biste postigli potrebnu ravnu podlogu;

• Položite zaštitni PP ili PVC cjevovod DN 50 ispod razine tla kako bi dovod zraka strujao od puhala do UPOV-a;
  (cjevovod služi za provlačenje spojnog crijeva kroz koje će se osigurati puhanje zraka iz puhala u postrojenje; ne smije biti duži od 5 metara);
• Uvjerite se da unutar uređaja nema predmeta, kamenja, gline ili kišnice
• Ako je prisutna kišnica, mora se ukloniti prije nastavka daljnjih postupaka;
• Potrebno je provjeriti stanje uređaja za pročišćavanje otpadnih voda, pa ako se otkrije bilo kakva šteta, zaustaviti instalaciju uređaja za pročišćavanje otpadnih voda i kontaktirati dobavljača. Popravke treba završiti prije postavljanja postrojenja u iskop;
• Uvjerite se da na temeljnoj ploči od armiranog betona nema predmeta, kamenja, gline itd.;

Zaustavite instalaciju uređaja za pročišćavanje otpadnih voda ako ploča nije čista.

• Uređaj za pročišćavanje otpadnih voda postaviti na temeljnu armirano-betonsku ploču u iskopu;
• Umetanjem kanalizacijske cijevi u naglavak uređaja za pročišćavanje otpadnih voda, učiniti izlaz vodonepropusnim postavljanjem spojnice u kanalizacijskoj cijevi na odvodnoj cijevi iz uređaja za pročišćavanje otpadnih voda čime kanalizacijski sustav postaje vodonepropusan. Po potrebi zabrtviti spoj silikatnim cementom;
• napuniti UPOV vodom (svi segmenti) do razine odvodne cijevi;
• Obod uređaja ispunite zemljom ili izgradite betonski omotač u skladu s projektom zgrade. Kod nasipanja zemljom potrebno je ravnomjerno nanositi 300 mm zbijenih slojeva. U tlu ne smije biti kamenja, građevinskog materijala i drugih predmeta jer bi se plastični spremnik uređaja za pročišćavanje otpadnih voda mogao oštetiti.
• Postrojenje se mora napuniti vodom prije punjenja perimetra zemljom ili izgradnje betonskog omotača.

Uređaj za pročišćavanje otpadnih voda može instalirati dobavljač ili servisni tim. U svakom slučaju, građevinske radove mora izvesti kupac osim ako nije drugačije dogovoreno.

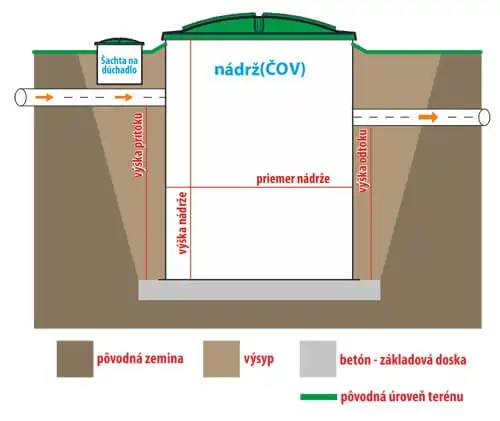

Priemer nádrže - Promjer spremnika
Výška nádrže - Visina spremnika
Výška odtoku - Visina odljeva
Výška prítoku - Visina ulaza

Ugradnja osovine puhala

Kupcu je povoljno kupiti osovinu puhala za ugradnju puhala. Postavljanje okna treba biti uz uređaj za pročišćavanje otpadnih voda. Sa oknom je spojen zaštitni cjevovod koji ujedno služi i za odvodnjavanje okna u slučaju navodnjavanja. Prilikom postavljanja puhala u okno spojite ga s crijevom za dovod zraka kroz međuspojne zaštitne cijevi PP-HT DN 50 i spojite na mjerač vremena.
Uređaj za pročišćavanje otpadnih voda može se pokrenuti nakon završetka priključenja od strane potrošača, opskrbljivača ili servisnog centra.

3. Postupak pokretanja uređaja za pročišćavanje otpadnih voda "od strane proizvođača ili obukom korisnika od strane proizvođača"

Najvažniji korak uređaja za pročišćavanje otpadnih voda je inicijalno puštanje u pogon stoga to zahtijeva proizvođač ili obučeni kupac od proizvođača.

• napuniti uređaj za pročišćavanje otpadnih voda čistom vodom iz slavine do razine ispusta;
• pokrenuti puhalo;
• provjerite regulacijske ventile (vidi stranicu 6 Upute za rad);
• u dotočni dio treba uliti cca 200 litara aktivnog mulja koji se uzima iz uređaja za pročišćavanje stambenih ili komunalnih otpadnih voda.
