Ovalni uređaji za pročišćavanje otpadnih voda - AT30 do AT250 ovalni
Ovalni uređaji za pročišćavanje otpadnih voda od AT 30 do AT 250 izumljeni su za pročišćavanje otpadnih voda za blokove kuća, mala sela, dijelove sela, smještajne objekte, restorane, rekreacijske objekte, proizvodne tvornice, industrijske parkove. Nakon preliminarnog pročišćavanja industrijskih otpadnih voda s organskim onečišćenjem, postrojenja služe kao biološki tretman za tvornice za preradu mesa, tvornice mliječnih proizvoda i klaonice, vinarije itd. Nadalje, pročišćena voda može se ispuštati u površinske ili podzemne vode, odnosno može se ponovno koristiti za navodnjavanje .
Aquatec VFL ovalni uređaj za pročišćavanje otpadnih voda uključuje:
- Biološki reaktor jedinice za pročišćavanje otpadnih voda.
- Spremnik zračne pumpe integriran u poklopac UPOV-a.
- Upravljačka jedinica AQC Basic s GSM daljinskim upravljačem.
- Zračna pumpa ili Zračne pumpe ovisno o vrsti UPOV-a.
- Servisni utikač od 230V.
Osnovni opis VFL® uređaja za pročišćavanje otpadnih voda
Kompaktni uređaji za pročišćavanje otpadnih voda „s jednim spremnikom“ od AT30 oval do AT250 oval sastoje se od jednog vertikalnog spremnika ovalnog tlocrta, izrađenog od polipropilena - biološkog reaktora. Dimenzije biljaka su idealne za transport u standardnom pomorskom kontejneru ili običnim kamionom.
Raspon malih uređaja za pročišćavanje otpadnih voda od AT30 oval do AT250 oval dizajniran je za decentralizirana i polucentralizirana rješenja pročišćavanja otpadnih voda u rasponu od 4,5 do 37,5 kubnih metara dnevno (30PE-250PE) .
Sustavi za pročišćavanje otpadnih voda koji se sastoje od bioloških reaktora od AT30 oval do AT250 oval mogu se postupno proširivati ugradnjom nekoliko jedinica paralelno.
 |
Izrada rješenja za projekt UPOV |
 |
Podrška tijekom projekta UPOV |
 |
Brza i jednostavna realizacija projekta UPOV |
 |
Standardni prijevoz teretnih vozila i kontejnera |
 |
Integrirani spremnik
za puhalo |
 |
230 V električni priključak
za UPOV
|
 |
Ojačano zatrpavanje spremnika razvrstanim materijalima |
 |
Sustav zaključavanja od nehrđajućeg čelika za UPOV |
 |
Postrojenje za pročišćavanje
otpadnih voda |
Vertical Flow Labyrinth – VFL®
Uređaji za pročišćavanje otpadnih voda serije AT 30 oval do AT 250 oval isporučuju se standardno ili kao cjelovita tehnološka linija koja se sastoji od jednog potpuno plastičnog biološkog reaktora s mogućnošću proširenja crpnom stanicom s mehaničkim predtretmanom i spremnikom mulja , odnosno.
AT 30 oval do AT 250 ovalni uređaji za pročišćavanje otpadnih voda idealno su prilagođeni za transport uobičajenim kamionima ili kontejnerima.
Tehnologija Vertical Flow Labyrinth – VFL®, koja se koristi u biološkom reaktoru, međunarodno je zaštićena patentom. Tehnologija obrade osigurava visoku kvalitetu pročišćene vode, niske investicijske i pogonske troškove.
Zajamčeni i uobičajeno postignuti parametri iz izljeva iz uređaja za pročišćavanje otpadnih voda prikazani su u donjoj tablici. Kvaliteta pročišćene vode odgovara zahtjevima Direktive br. 359/2022 u Zbirci zakona prema Vladi Slovačke Republike za ispuštanje vode u zemlju ili na površinu (51-2000 EO).
Vrijednosti nakon biološke obrade:
| Parametar | Uobičajeno postignute vrijednosti | ||
| KPK | 35 mg/l | ||
| BPK5 | 10 mg/l | ||
| TSS | 10 mg/l | ||
| N-NH4 | 2 mg/l | ||
| Nskupno | 15 mg/l | ||
| Pskupno | 3 mg/l | ||
Vrijednosti nakon tercijarnog tretmana:
| Parametar | Uobičajeno postignute vrijednosti | ||
| KPK | 35 mg/l | ||
| BPK5 | 10 mg/l | ||
| TSS | 10 mg/l | ||
| N-NH4 | 2 mg/l | ||
| Nskupno | 15 mg/l | ||
| Pskupno | 1 mg/l | ||
Tehnički parametri AT30 - 250 ovalnih uređaja za pročišćavanje otpadnih voda:
| TIP |
Dnevni dotok [m3/dan] |
Projektirano opterećenje [kg BPK5/dan] |
Korisni volumen [m3] |
Duljina x širina x visina reaktora [mm] |
Visina ulaza/izljeva [mm] |
Težina reaktora [kg] |
Broj reaktora |
Ulazna snaga [kW] |
| AT 30 oval | 4,5 | 1,8 | 11,6 | 3720 x 2260 x 2250 | 1700/1500 | 750 | 1 | 0,36 |
| AT 40 oval | 6,0 | 2,4 | 15,0 | 4660 x 2260 x 2250 | 1700/1500 | 850 | 1 | 0,45 |
| AT 50 oval | 7,5 | 3,0 | 19,5 | 4850 x 2260 x 2500 | 2200/1900 | 940 | 1 | 0,45 |
| AT 75 oval | 11,3 | 4,5 | 19,8 | 5160 x 2260 x 2500 | 2200/1900 | 1040 | 1 | 0,72 |
| AT 100 oval | 15,0 | 6,0 | 25,5 | 6410 x 2260 x 2500 | 2200/1900 | 1400 | 1 | 0,72 |
| AT 120 oval | 18,0 | 7,2 | 28,5 | 7110 x 2260 x 2500 | 2200/1900 | 1460 | 1 | 0,90 |
| AT 150 oval | 22,5 | 9,0 | 35,0 | 8560 x 2260 x 2500 | 2200/1900 | 1750 | 1 | 1,08 |
| AT 175 oval | 26,3 | 10,5 | 40,5 | 9760 x 2260 x 2500 | 2200/1900 | 2000 | 1 | 1,08 |
| AT 200 oval | 30,0 | 12,0 | 45,3 | 10960 x 2260 x 2500 | 2200/1900 | 2230 | 1 | 1,35 |
| AT 225 oval | 33,8 | 13,5 | 49,8 | 12000 x 2260 x 2500 | 2200/1900 | 2360 | 1 | 1,35 |
| AT 250 oval | 37,5 | 15,00 | 60,0 | 13460 x 2260 x 2500 | 2200/1900 | 2800 | 1 | 1,35 |

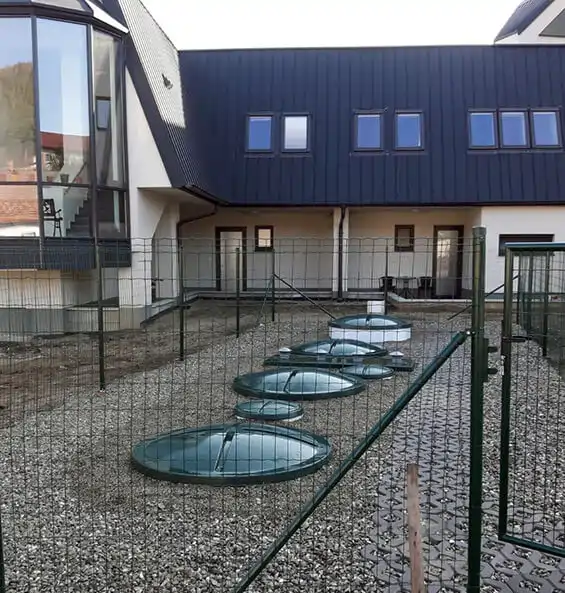

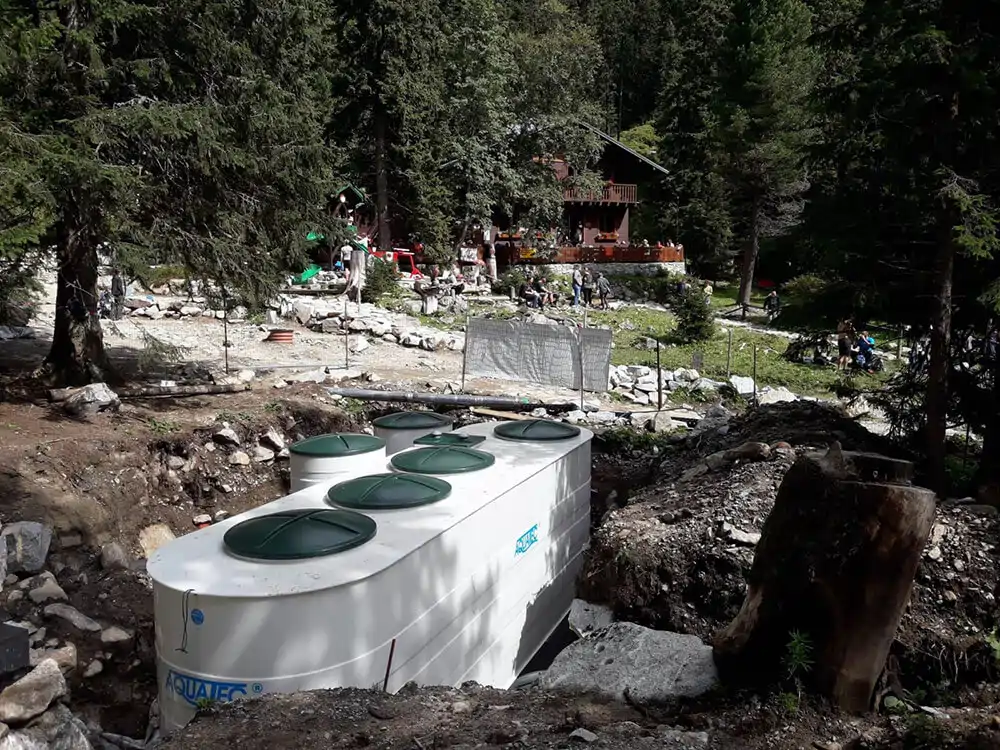

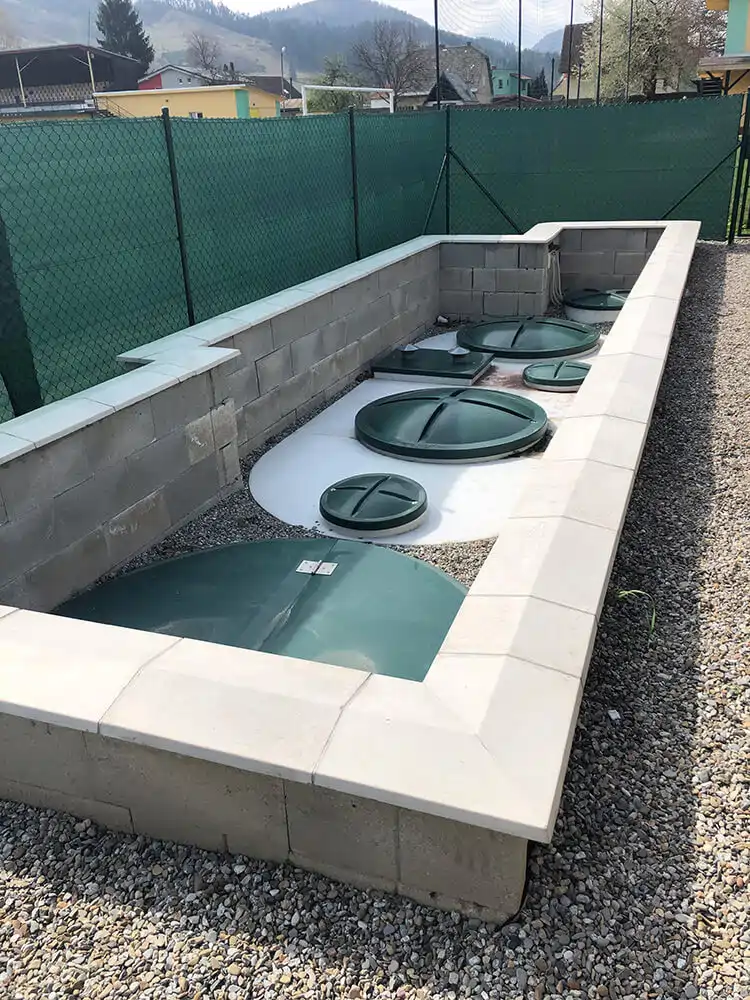

Ugradnja ovalnih uređaja za pročišćavanje otpadnih voda AT30 do AT250
Ugrađuju se u pripremljenu bušotinu kao podzemni spremnici na betonsku ploču debljine cca 300 mm tako da se gornji rub revizijskih šahtova preklapa oko 50 mm iznad terena. Uređaj za pročišćavanje otpadnih voda je armiran, bez potrebe za betoniranjem.
Zatrpavanje spremnika vrši se sortiranim materijalom frakcije 4/8 mm.
Zatrpavanje treba vršiti u slojevima, uz stvaranje protutlaka punjenjem vode u spremnik
