Zajamčene vrijednosti Aquatec VFL uređaja za pročišćavanje otpadnih voda
Vertical Flow Labyrinth – VFL® - Proces tretiranja
Tehnologija koristi proces kontinuiranog protoka aktivnog mulja s biološkim uklanjanjem dušika i fosfora, koji kombinira sljedeće procese u jednom spremniku: mehaničku prethodnu obradu, skupljanje viška mulja, biološku obradu korištenjem niskoopterećenog procesa aktivnog mulja, odvajanje pročišćena voda iz aktivnog mulja u završnoj komori za bistrenje, uravnoteženje protoka fluktuirajućeg dotoka otpadne vode u retencijskoj komori. Proces obrade sastoji se od nekoliko tehnoloških procesa. Sirova otpadna voda teče u komoru neaeriranog aktivnog mulja s anaerobnim i anoksičnim zonama stvaranja i miješanja s recirkuliranim aktivnim muljem, mehaničkim predtretmanom ulazne sirove otpadne vode i razgradnjom grubih nečistoća,
Nadalje, omogućavanje gravitacijskog protoka smjese u komoru s prozračenim aktivnim muljem s difuzorima s finim mjehurićima. U oksičnim uvjetima odvija se biološka razgradnja organske kontaminacije, nitrifikacija i apsorpcija fosfora. Aktivni mulj teče u završnu komoru za bistrenje, gdje se aktivni mulj odvaja od pročišćene otpadne vode. Pročišćena otpadna voda ispušta se u tok vode, infiltrira ili reciklira, a odvojeni aktivni mulj se recirkulira zračnim dizalicama.
Na razini vode u završnoj komori za bistrenje ugrađen je regulator protoka koji kontrolira istjecanje kako bi se održala razina vode između normalne i maksimalne razine u spremniku (integrirana retencijska komora).
Zrak pod tlakom dovodi se pomoću puhala za prozračivanje komore s aktivnim muljem i za recirkulaciju putem air-lift pumpi. Recirkulacijom i prozračivanjem upravlja mikroprocesorska upravljačka jedinica koja također omogućuje rad uređaja za pročišćavanje otpadnih voda u različitim režimima ovisno o opterećenju.

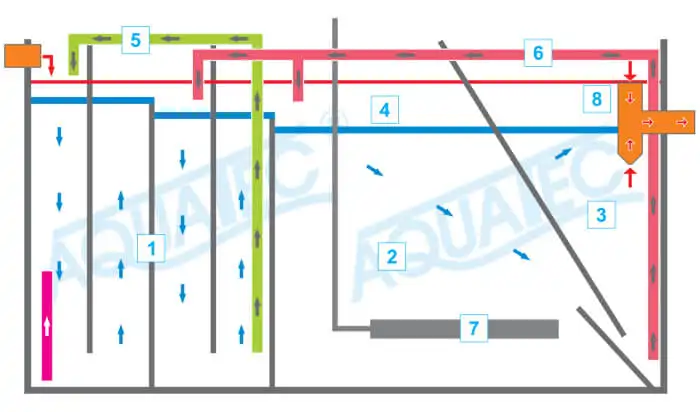

1 – Anaerobne i anoksične zone s „labirintom okomitog protoka“
2 – Oksična komora
3 – Komora za konačno bistrenje
4 – Integrirana retencijska komora
5 – Unutarnja recirkulacija
6 – Recirkulacija mulja
7 – Difuzor s finim mjehurićima
8 – Regulator protoka
Tehnologija Vertical Flow Labyrinth – VFL®, koja se koristi u biološkom reaktoru, međunarodno je zaštićena patentom. Tehnologija pročišćavanja osigurava visoku kvalitetu pročišćene vode, niske investicijske i pogonske troškove.
Europska unija
AT postrojenje za pročišćavanje otpadnih voda ispunjava zahtjeve otpornosti na nagle dotoke otpadnih voda. Osiguravanje homogenog rada uređaja za pročišćavanje otpadnih voda u slučaju naglog izlijevanja velike količine vode (npr. kada, perilica rublja i sl.). Glavni problem uređaja za pročišćavanje otpadnih voda je poštivanje ispuštanja aktivnog mulja pri svakom naglom dotoku čime se ovaj problem rješava.
Tehnološki parametri
Kvaliteta pročišćene vode odgovara zahtjevima Direktive br. 359/2022 u Zbirci zakona prema Vladi Slovačke Republike za ispuštanje vode u zemlju ili na površinu (ispod 50 EO).
| Parametar | Prosječna vrijednost |
| KPK | 35 mg/l |
| BPK5 | 10 mg/l |
| TSS | 10 mg/l |
| N-NH4 | 2 mg/l |
| Nskupni | 15 mg/l |
| Pskupni | 3 mg/l |
